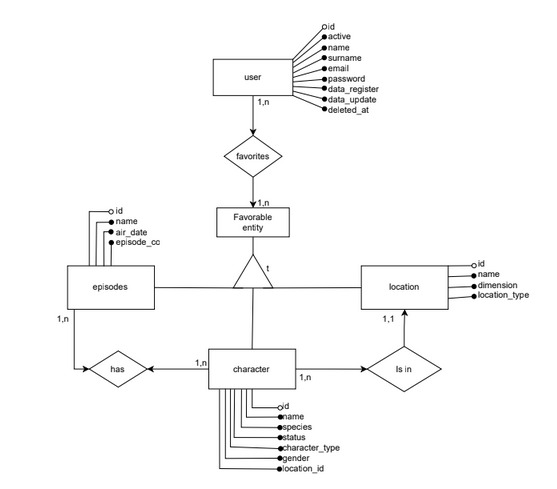

Modelo Conceitual

Introdução

Este modelo conceitual descreve a estrutura de um sistema de gerenciamento de dados para uma plataforma que permite aos usuários interagir com episódios, personagens e locais de uma série. O objetivo é armazenar e gerenciar informações sobre usuários, seus favoritos, episódios, personagens e locais, permitindo análises e recomendações personalizadas.

Entidades Principais

1. Usuário (user)

• Atributos:

  • id: Id do usuário.
  • name: Nome do usuário.
  • surname: Sobrenome do usuário.
  • email: Email do usuário.
  • user_password: Senha do usuário.
  • data_register: Data de registro do usuário.
  • data_update: Data da última atualização do perfil.
  • detected_at: Data de detecção de alguma atividade ou mudança.

• Relacionamentos:

  • Vários usuário pode ter vários favoritos (favoritos), representando uma relação N:N.

2. Favoritos Entity(favoritos)

• Atributos:
  • i.d: Identificador único do item favoritado (pode ser um personagem, episódio ou local).

3. Episódios (episodes)

• Atributos:

  • id: Id do episódio.
  • air_date: Data de lançamento do episódio.
  • episode_codigo: Codigo do episódio.
  • name: Nome do episódio.

• Relacionamentos:

  • Um episódio pode ter vários personagens (1:N).

4. Personagens (character)

• Atributos:

  • id: Id do personagem.
  • name: Nome do personagem.
  • species: Espécie do personagem.
  • status: Status do personagem (vivo/morto).
  • character_type: Tipo do personagem.
  • gender: Gênero do personagem.
  • alocation_id: Identificador do local associado ao personagem.

• Relacionamentos:

  • Vários personagens podem aparecer em vários episódios (N:N).
  • Vários personagens podem estar associados a um local (N:1).

5. Local (location)

• Atributos:

  • id: Id do local.
  • name: Nome do local.
  • dimension: Dimensão ou universo ao qual o local pertence.
  • location_type: Tipo de local (por exemplo, planeta, cidade, dimensão alternativa).

• Relacionamentos:

  • Um local pode estar associado a vários personagens (1:N).

Relacionamentos entre Entidades

• Usuário e Favoritos (N:N): Vários usuários podem ter vários itens favoritados, como personagens, episódios ou locais.
• Favoritos e Episódios/Personagens/Locais (1:1): Um favorito pode ser um episódio, personagem ou local.
• Episódios e Personagens (N:N): Vários episódios podem ter vários personagens.
• Personagens e Local (N:1): Vários personagens podem estar associado a um local.

Details

Modelo Conceitual
